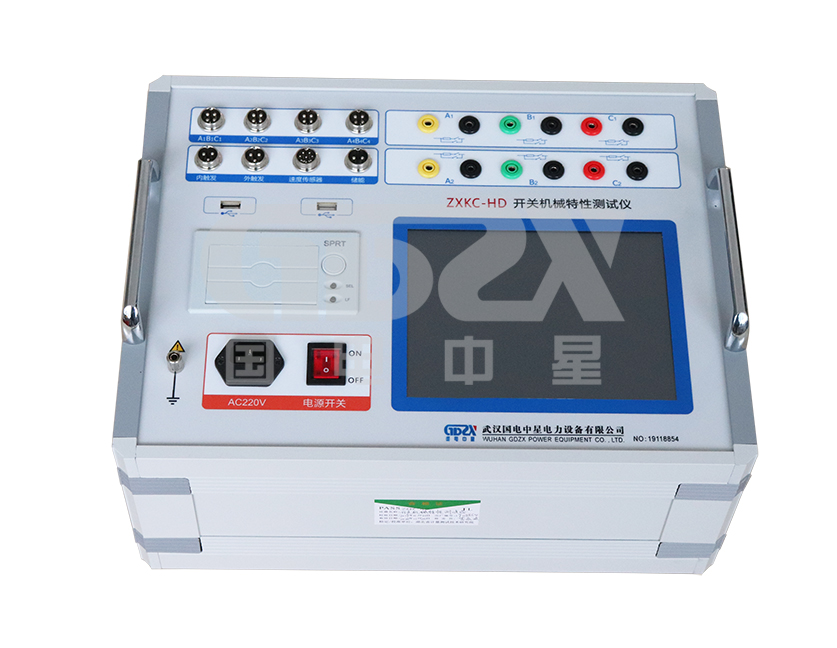

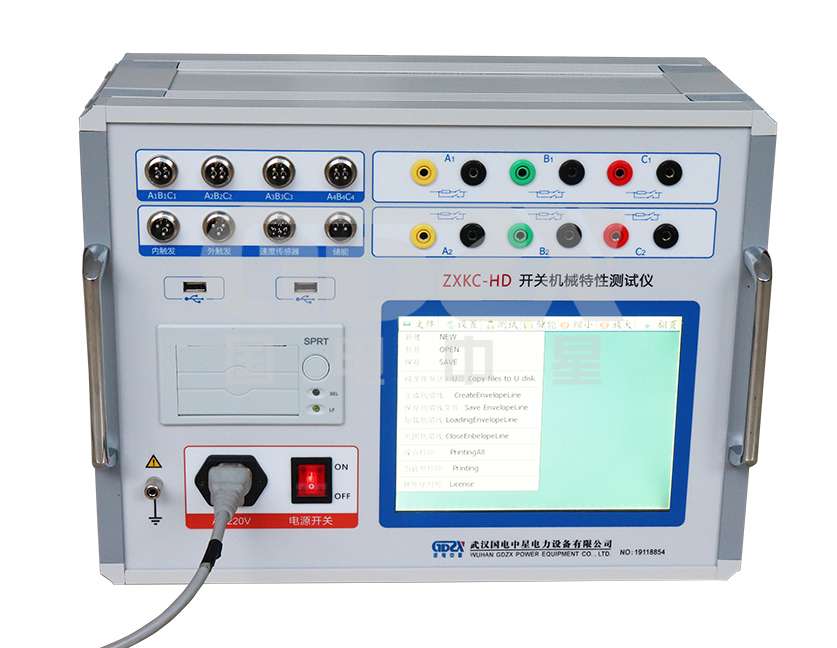

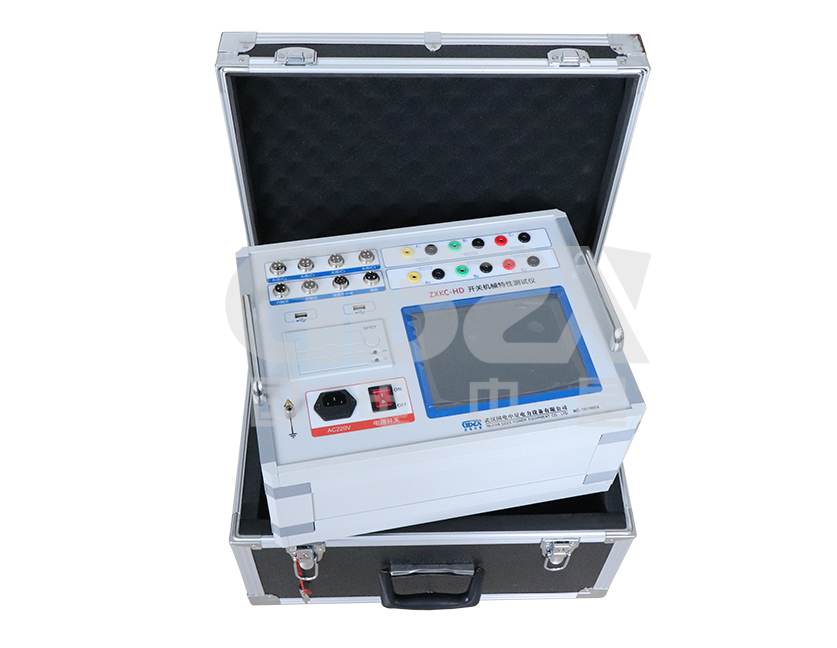

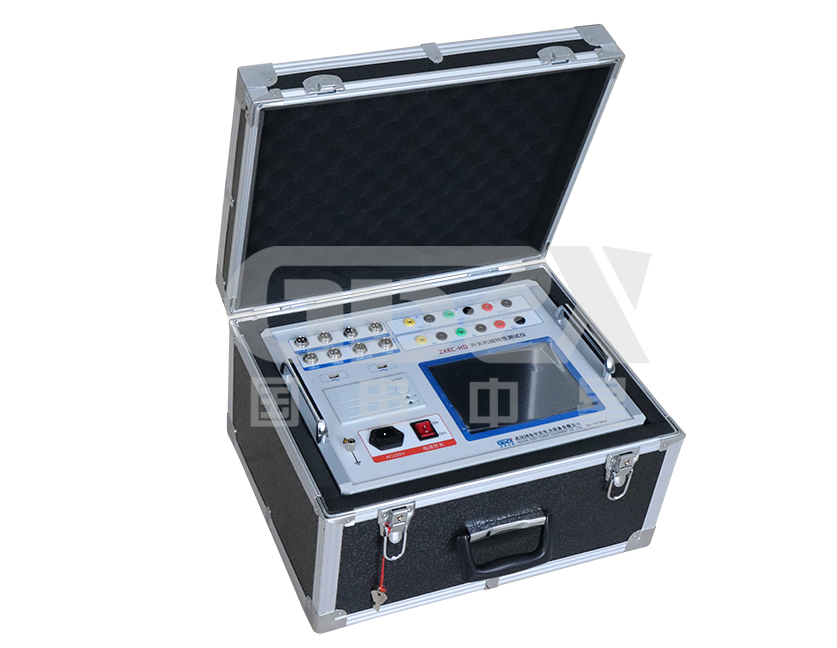

ZXKC-HD高壓開關綜合特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關測試儀。

1、時間測量：
            12路 固有分閘（合閘）時間
            分閘（合閘）相內不同期
            分閘（合閘）相間不同期
            合閘（分閘）彈跳時間（彈跳次數）
   測試范圍：0.01ms～18000ms，分辨率：0.01ms
2、雙端接地開關測量：
             3路固有分閘（合閘）時間
             分閘（合閘）相內不同期
             合閘（分閘）彈跳時間（彈跳次數）及波形
3、速度測量：剛分（剛合）速度
            指定時間段（行程段或角度段）平均速度
4、測速范圍：1mm傳感器 0.01～25.00m/s，
            0.1mm傳感器 0.001～2.50m/s
            0.5°角度傳感器 1周波/ 0.5°
5、行程測量：動觸頭行程（行程）
            接觸行程（開距）
            過沖行程或反程（超程）

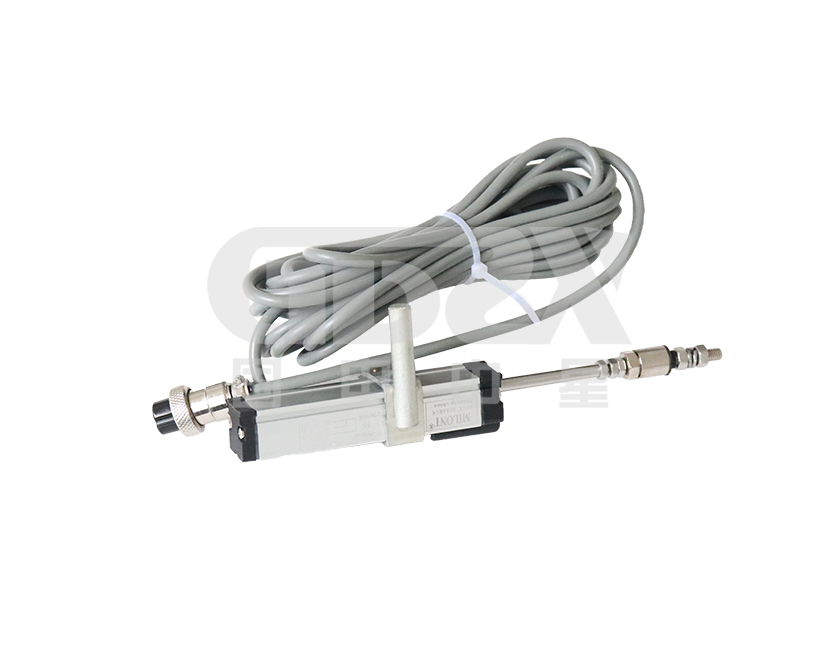

   傳感器：50mm，分辨率:0.1mm

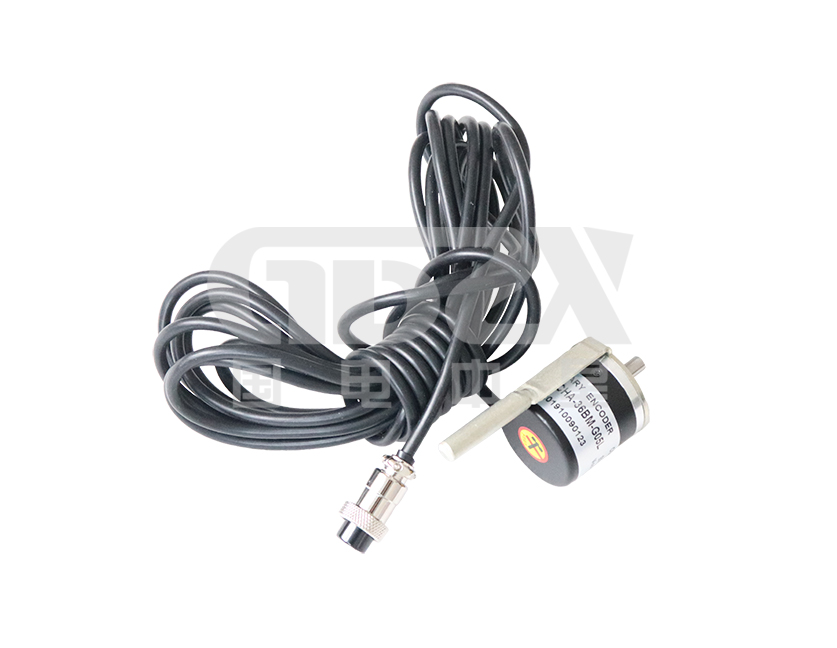

   360線傳感器：360°，分辨率:0.5°
   選配傳感器：300mm、1000mm、加速度傳感器
6、電    流：電流輸出為20A。
7、交流電源：AC 220V ± 10%；50Hz ± 2%
8、直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 20A(短時)
9、隔離開關測量范圍：
 1）電壓輸出：DC35～265V（可調）
 2）電源輸出時間：0.01-19秒（可設置）
 3）斷口信號采集時間為19秒；
 4）可測斷口合、分閘時間、三相不同期、彈跳時間及次數
10、主機體積：380×280×170mm
11、使用環境：-10℃~+50℃
12、相對濕度：≤90%

選型指南：

選型指南：

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

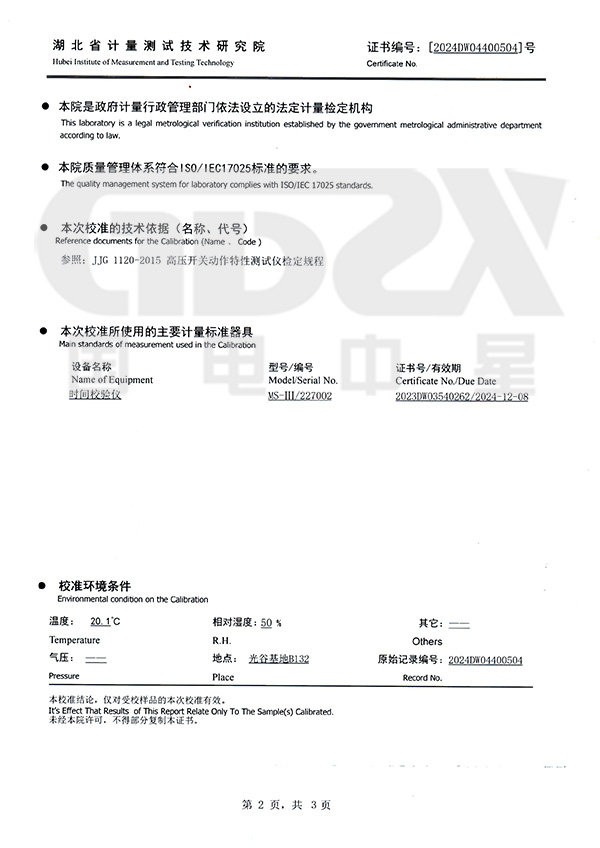

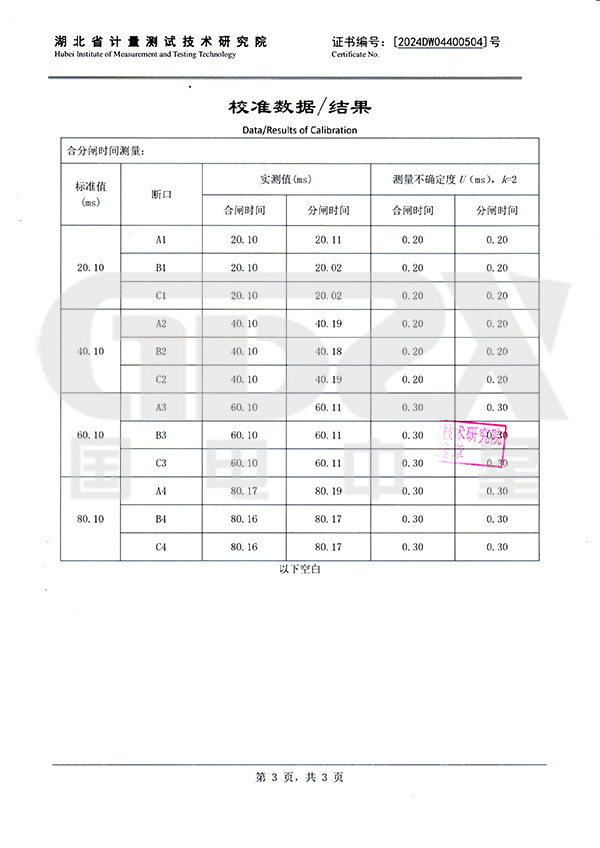

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
