高廠變常規檢修工序絕緣電阻測量質量標準

高廠變常規檢修工序及質量標準

高、低壓繞組連同套管的絕緣電阻、吸收比、極化指數試驗 (H1)

試驗準備

由相關檢修班組拆除主變高、低壓繞組與母線的連線及中性點連線，并保持安全距離或用絕緣線將母線與主變高、低壓繞組隔離;記錄環境溫度、濕度，主變高、低壓繞組的上層油溫、平均溫度，準備上次試驗報告、試驗規程以便比較，應在上層油溫低于50℃時進行; 測量前用變壓器繞組用放電棒對地放電不少于 10 分鐘并且保持套管表面的清潔 拆除套管周圍的臨時接地體如腳手架等，以免形成空間的泄漏電流；

試驗方法

將測量繞組各引出端短路，其余各非被試?yán)@組短路接地，逐次測量各繞組對地和其他繞組間絕緣電阻；

用兆歐表的火線接主變?nèi)我飧?、低壓繞組，地線接主變外殼及地，非被試相短路接地，分別測量主變高、低壓繞組對地及繞組之間的十五秒、一分鐘、十分鐘的絕緣電阻，下一相依次類推；

吸收比：每測一相計算十五秒與一分鐘絕緣電阻值的比值;極化指數:十分鐘的絕緣電阻值與一分鐘絕緣電阻值的比值:

試驗結果的分析判斷

絕緣電阻數據與上次試驗比較應無明顯變化，不低于上次值的70%:在10C-30C時，一分鐘的絕緣電阻比上十五秒的絕緣電阻即:吸收比≥1.3、十分鐘的絕緣電陽比上一分鐘的絕緣電阻即: 極化指數≥1.5；

在相近溫度(利用式 R2=R1x1.5(t1-t2)/10換算)濕度下應綜合分析絕緣電阻值變化；對于單獨套管(不帶繞組)主絕緣及申容型套管末屏對地的絕緣電陽 110KV 以下5000MΩ；110kV及以上>10000MΩ；

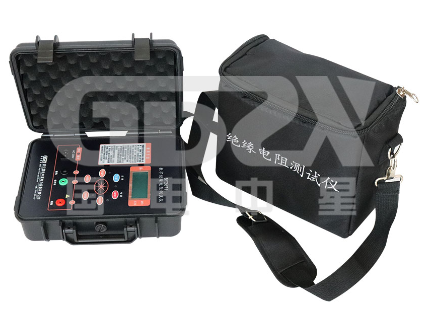

       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.www.shunxitong.com。
