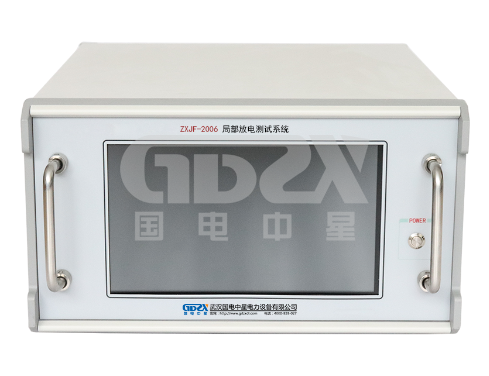

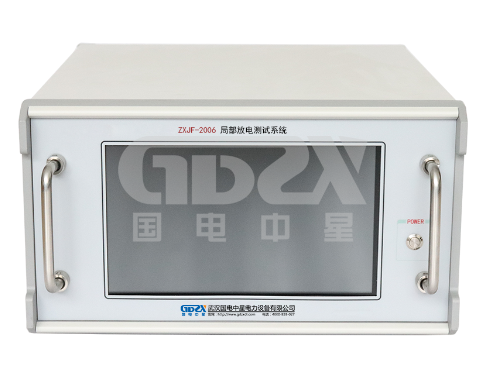

ZXJF-2006局部放電測試系統:電力設備智能檢測新標桿

發布時間:2025-05-19 瀏覽數:5

隨著電力設備狀態檢測需求的不斷提升,局部放電檢測技術作為評估絕緣性能的關鍵手段,正在向智能化、高精度方向快速迭代。ZXJF-2006局部放電測試系統憑借其全數字化架構與創新功能設計,為電力設備檢測領域提供了一套高效、可靠的解決方案。本文將深入解析該系統的技術優勢與應用價值。



一、革新性架構:數字化賦能檢測效率

傳統局部放電檢測設備依賴物理旋鈕與示波管操作,存在校準復雜、數據記錄不便等痛點。ZXJF-2006通過三大核心革新實現技術突破:

10.1英寸電容式觸摸屏:以直觀的交互界面替代傳統示波管,支持多點觸控操作,顯著提升參數調節效率;

32位高性能單片機平臺:集成一鍵自動校正、分壓比靈活設置(0-150kV量程)、串口數據上傳功能,減少人為操作誤差;

四通道同步采集系統:支持多試品并行檢測,配合九種頻帶組合(10kHz-300kHz),可適應6pF至250μF寬范圍電容負載。

二、核心技術指標解析

抗干擾設計:雙時間窗技術(窗寬5°-170°可調,旋轉角度170°)結合動態噪聲抑制算法,保障復雜工況下的信號保真度;

動態響應范圍:放大器提供6檔粗調(步進20dB)與20dB細調,支持±3%精度脈沖峰值顯示。

2. 安全與兼容性設計

大電流承載能力:平衡電路最大允許電流達300A(250μF電容負載),滿足高壓GIS、變壓器等大型設備檢測需求;

智能保護機制:分壓比自適應配置功能可動態匹配試驗電壓,防止過載風險。

三、典型應用場景

電力設備預防性維護:精準識別變壓器、GIS、電纜等設備的早期絕緣缺陷;

制造過程質量管控:配合校正脈沖發生器實現出廠設備放電量標準化檢測;

科研實驗支持:橢圓掃描時基支持50-400Hz多頻模式,滿足定制化研究需求。

四、行業應用價值

ZXJF-2006通過輕量化設計(12.5kg)與工業級可靠性(370×460×215mm緊湊結構),已廣泛應用于:

電網公司:變電站設備狀態評估

裝備制造商:高壓電器出廠測試

科研機構:新型絕緣材料性能研究
      其檢測數據可通過RS-232接口接入SCADA系統,為智能電網狀態監測體系提供關鍵數據節點。

作為新一代智能檢測裝備,ZXJF-2006局部放電測試系統通過數字化重構檢測流程,在靈敏度、易用性、安全性三個維度樹立了行業標桿。隨著"雙碳"目標下電力設備檢測標準的持續升級,該技術將為電力系統可靠運行提供更強大的技術保障。

國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
