超低頻高壓發生器的工作原理及接線方法

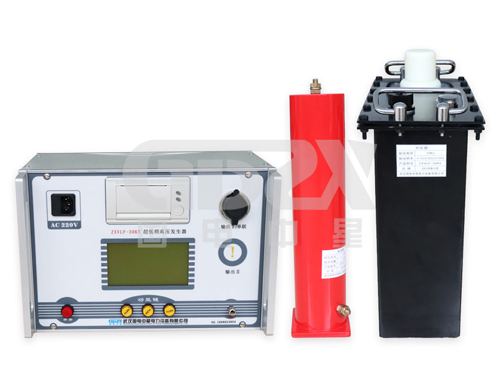

        超低頻高壓發生器在電力測試領域有著非常廣泛的應用，主要用于對大型發電機、電纜等試品進行工頻耐壓試驗，由于其體積小，重量也相對較輕，深受電力從業者青睞。下文中，國電中星以ZXVLF超低頻高壓發生器為例，來簡單介紹超低頻高壓發生器的工作原理及接線方法。

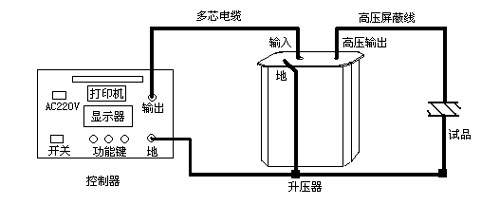

        連線說明：使用產品附件中的兩根專用線和接地線按下圖的方法連接。電源插座用電源線連至50Hz/220V的交流電上。

        超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。

        從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正   在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。

        國電中星生產的超低頻高壓發生器具有功能完善、升壓快、電壓等級高的優點，而且性價比高，是廣大用戶的理想之選，歡迎選購！
