三相三線和三相四線電能表現場校驗儀的測量原理

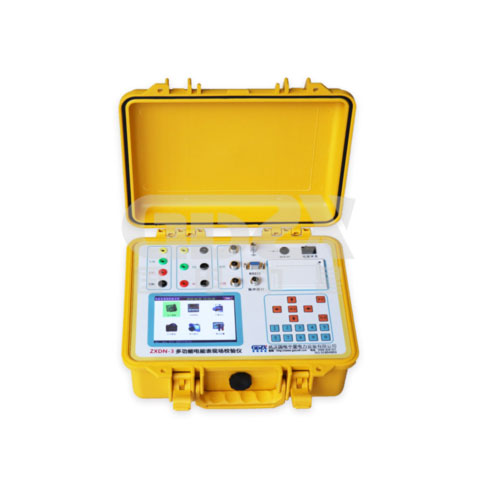

ZXDN-3多功能電能表現場校驗儀是國電中星專門為現場校驗單、三相有功和無功感應式和電子式電能表以及其它多種電工儀表而設計開發的一款便攜式設備。

它有三相三線和三相四線電表接線測量原理：

三相三線制測量是指使用兩個功率元件實現對三相線路的測量，相當于在電路中分別接入兩只電流表（串聯在A、C兩相）、兩只電壓表（分別并聯在AB之間和CB之間）和兩只功率表（電流線圈串聯在A、C相，電壓線圈并聯在AB和CB之間），其測量原理如圖所示：

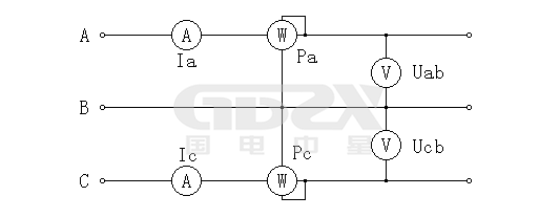

三相三線計量原理圖

三相四線制測量是指使用三個功率元件實現對三相線路的測量，相當于在電路中分別接入三只電流表（分別串聯在A、B、C三相）、三只電壓表（分別并聯在A、B、C各相對N相之間）和三只功率表（電流線圈分別串聯在A、B、C相，電壓線圈分別并聯在A、B、C對N之間），其測量原理如圖所示

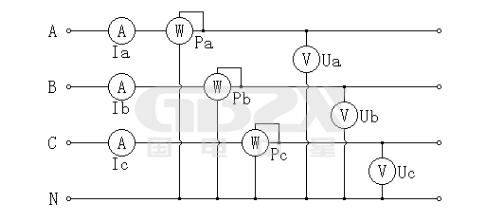

三相四線計量原理圖

國電中星是電力檢測設備廠家，除了生產串聯諧振、直流高壓發生器、變壓器試驗設備等，還有電能表現場校驗儀，主要型號有：ZXDJ-1單相電能表現場校驗儀、ZXDN-3三相電能表現場校驗儀、ZXDN-3A三相電能表現場校驗儀、ZXDN-3B手持式三相電能表現場校驗儀等等，產品種類多多，型號齊全，歡迎選購！
