首頁 > 產品中心 > ZX-703B微機繼電保護測試儀

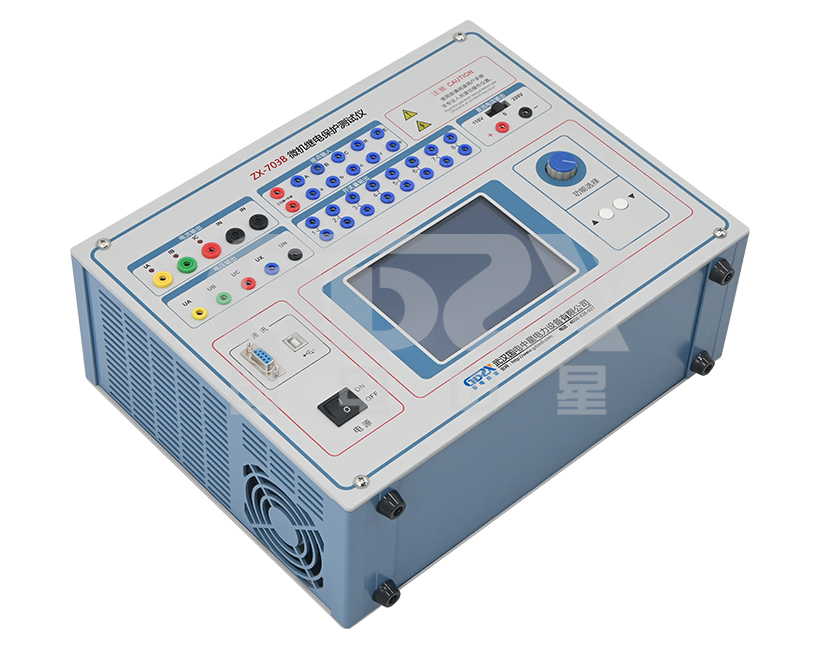

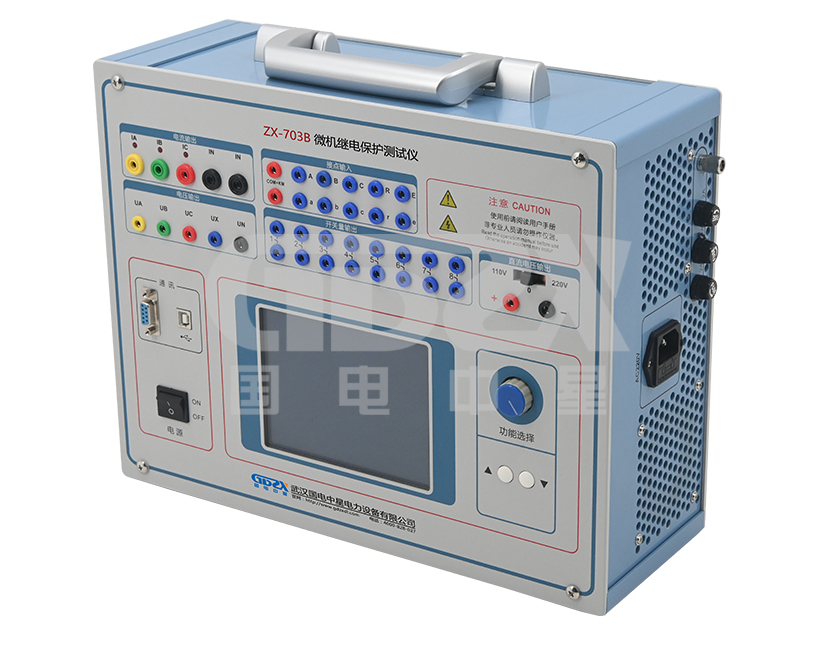

ZX-703B微機繼電保護測試儀

可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試,可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗

參考標準:

●采用高速高性能數字信號處理器

●16位高分辨率確保擬合波形精度高,線性度好

●具有可靠完善的多種保護措施及電源軟啟動

注: 關于產品購買、技術維護等服務,歡迎致電! 4000-828-027
產品簡介

ZX-703B微機繼電保護測試儀可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試,可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線,是保證電力系統安全可靠運行的一種重要測試工具。


性能特點
技術指標

電流輸出

交流

相電流輸出(有效值)

0-40A/每相

三并電流輸出(有效值)

0-120A

相電流長時間允許工作值(有效值)

10A/每相

相電流最大輸出容量

420VA

三并電流120A時最大容量

900VA

三并電流120A時允許工作時間

10s

頻率范圍(基波)

1-1000Hz

諧波次數

1-20

直流

相電流輸出

0-±10A/每相,0~±30A/三并

最大輸出負載電壓

20V

電壓輸出

交流

相電壓輸出(有效值)

0-120V

線電壓輸出(有效值)

0-240V

相電壓/線電壓輸出功率

80VA/100VA

頻率范圍(基波)

1-1000Hz

諧波次數

1-20

直流

相電壓輸出幅值

0-±160V

線電壓輸出幅值

0-±320V

相電壓/線電壓輸出功率

70VA/140VA

開關量輸入

空接點

1-20mA,24V

電位接點接入

“0”:0-+6V;“1”:+11V-+250V

開關量輸出

空接點接點

DC:220V/0.2A;AC:220V/0.5A

時間測量

測量范圍

0.1ms-9999s

額定范圍

內精度

電流

交流相電流

 <0.2%±0.1%FS(FS為滿量程值)

交流大電流端子輸出

<0.2%±0.1%FS

直流電流

<0.2%±0.1%FS

電壓

交流電壓

 <0.2%±0.1%FS(FS為滿量程值)

直流電壓

<0.2%±0.1%FS

其它

頻率精度(50Hz時)

<0.001Hz±0.1%FS(FS為滿量程值)

相位精度

<0.5°

諧波失真度

<0.5%

時間測量精度

<0.1ms

工作溫度

-10℃~+50℃

工作濕度

≤85%RH,無凝露

裝置工作電源

AC 220V±10%,50/60Hz

體積

360×290×138mm

重量

13kg

注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-027
