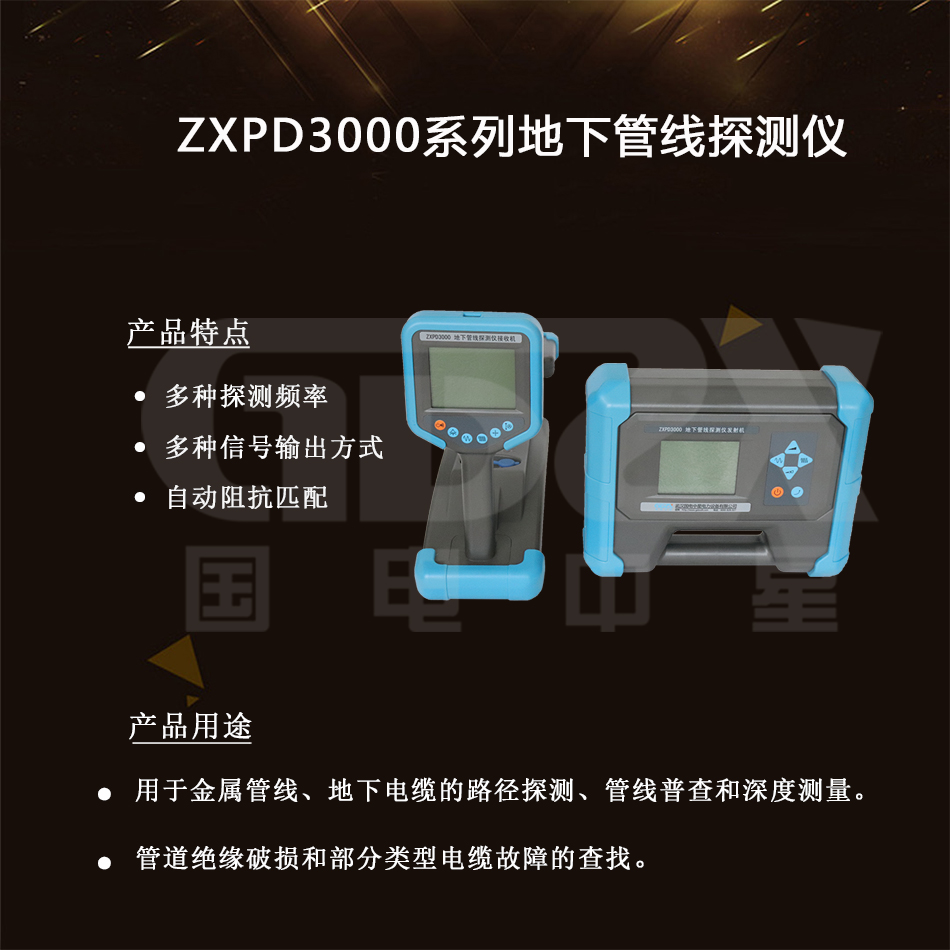

ZXPD3000系列地下管線探測儀
可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量
參考標準：GB/T50892-2013
● 多種探測頻率：主動探測和被動探測。
● 多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
● 大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
說明書

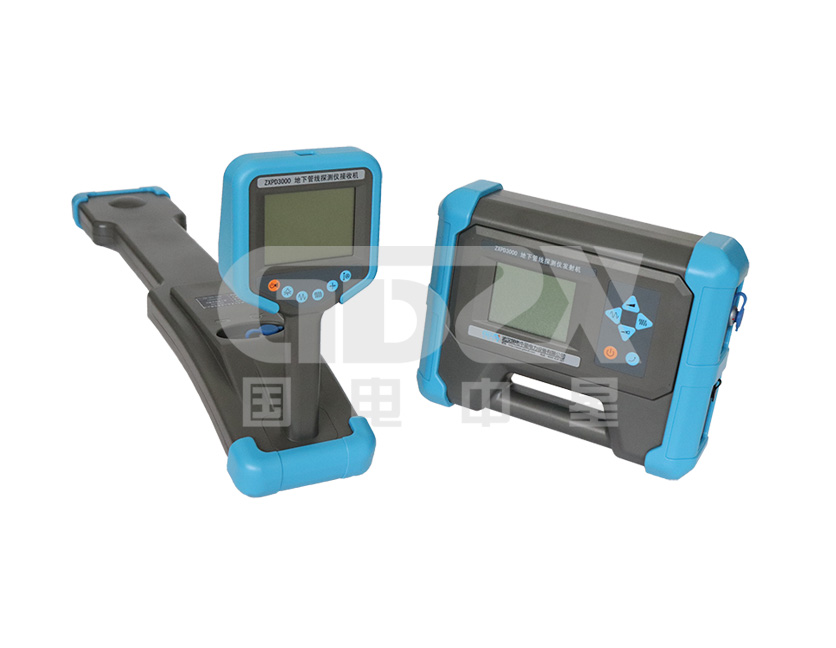

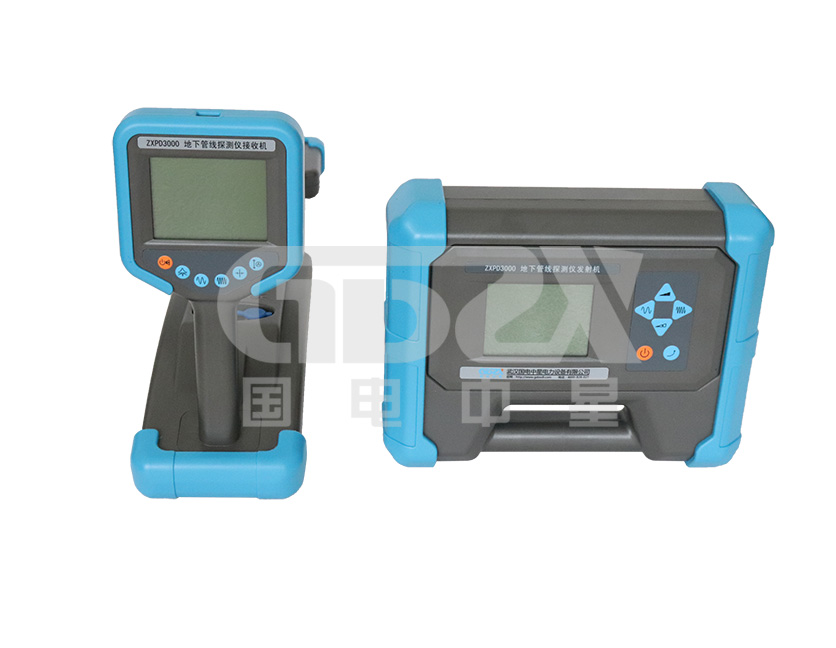

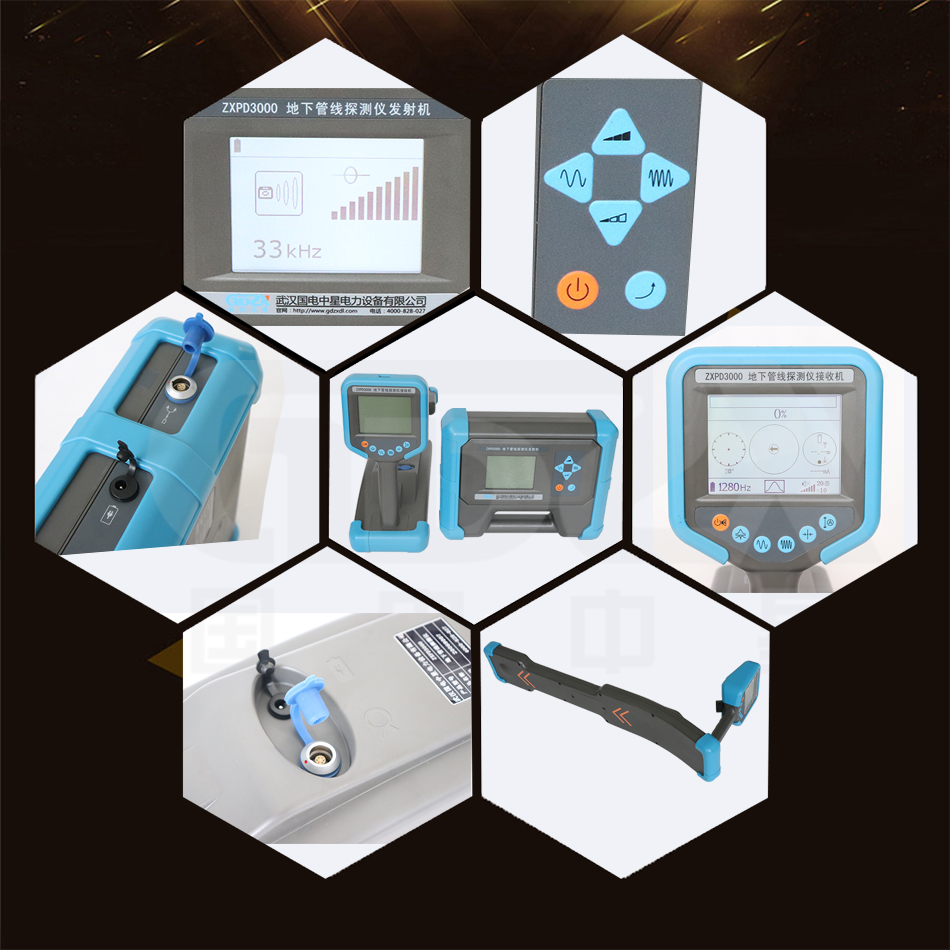

操作視頻ZXPD3000系列地下管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行鑒別，以及管道絕緣破損和部分類型電纜故障的查找。
產品別稱
智能管線探測儀、管線探測儀、地下管線檢測儀、電纜路徑探測儀、電纜路徑儀
1. 羅盤和方向顯示：直觀顯示管線位置和左右方向。
2. 跟蹤正誤提示：電流方向測量，跟蹤正誤提示，排除臨線干擾（部分頻率）。
3. 深度和電流測量，可顯示信號強度歷史曲線。
4. 全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

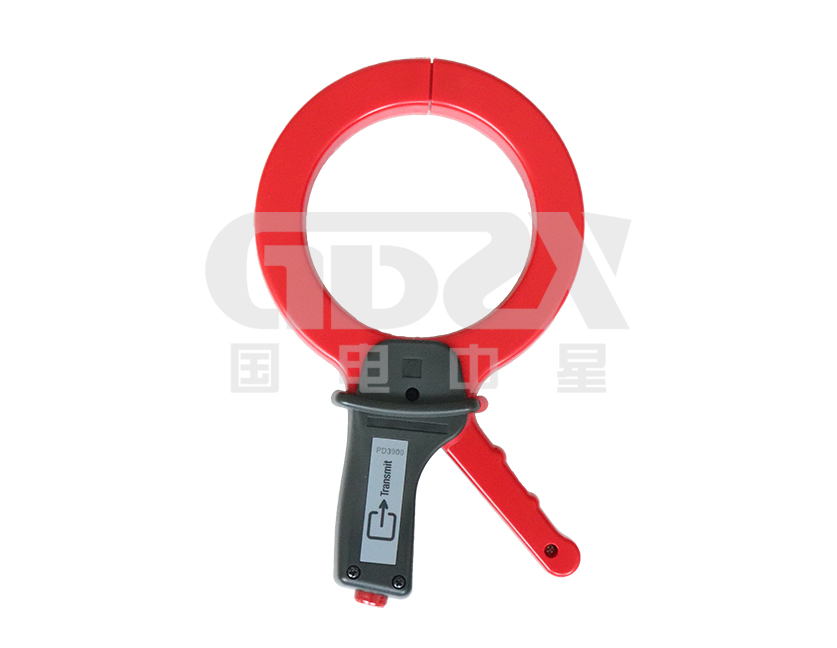

5. 運行電纜探測：高性能發射卡鉗，向運行電纜耦合輸出信號。

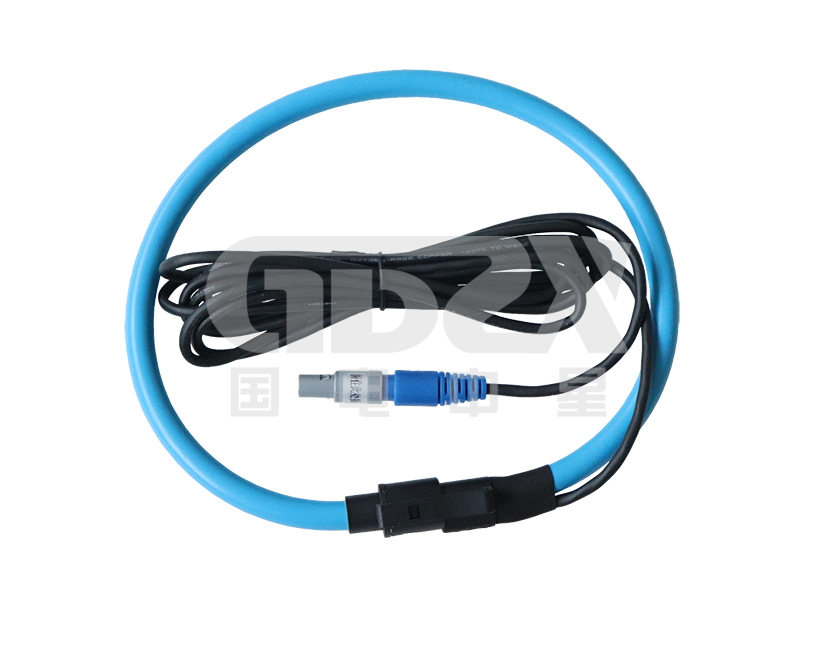

6. 電纜/管線鑒別：柔性卡鉗（選配件）方便易用，明確給出鑒別結果；聽診器（選配件）可在不方便使用卡鉗時使用。

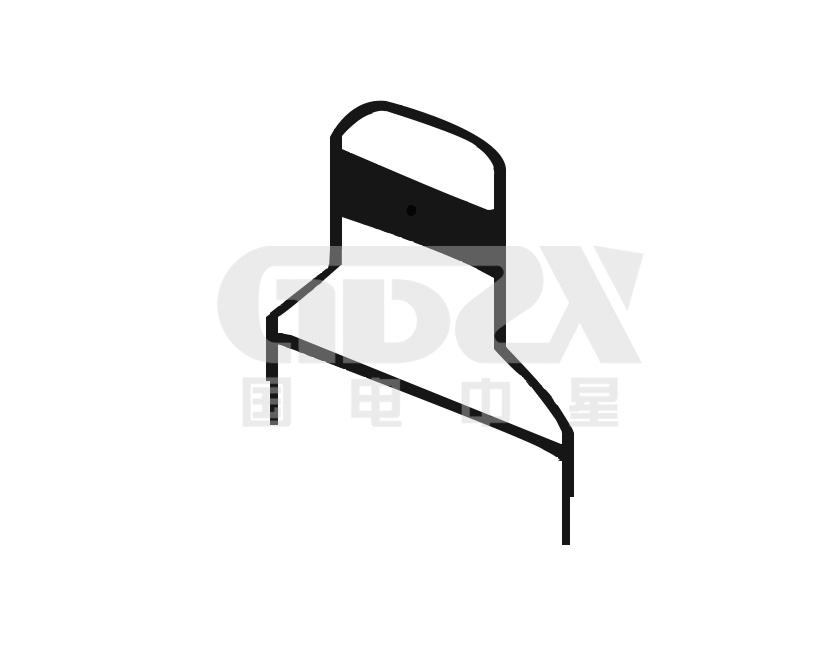

7. 接地故障查找：升壓器（選配件）可將輸出電壓提升至1000V，使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。
8. 多種探測頻率：主動探測和被動探測。
9. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
10. 發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
11. 內置可拆卸大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機。
12. 機殼美觀堅固、質輕便攜。

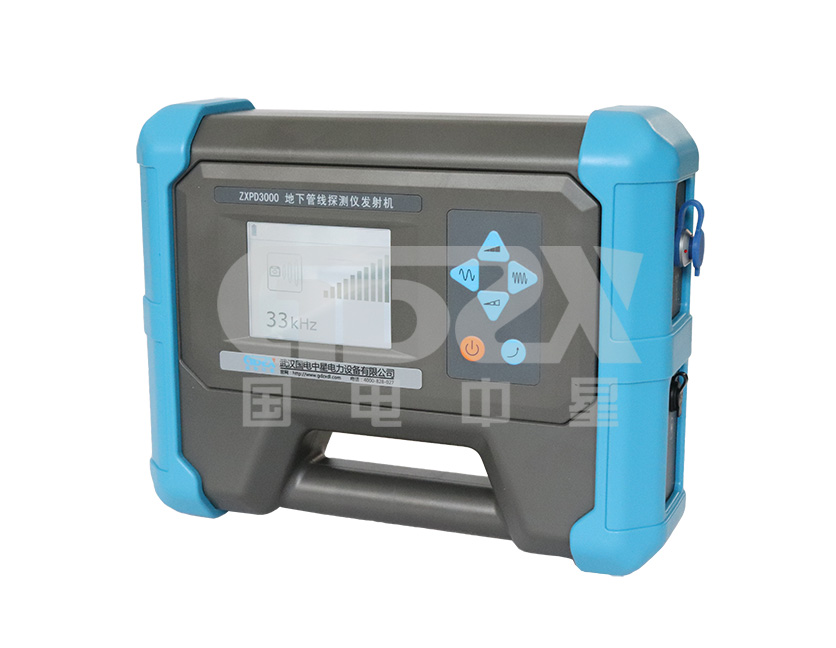

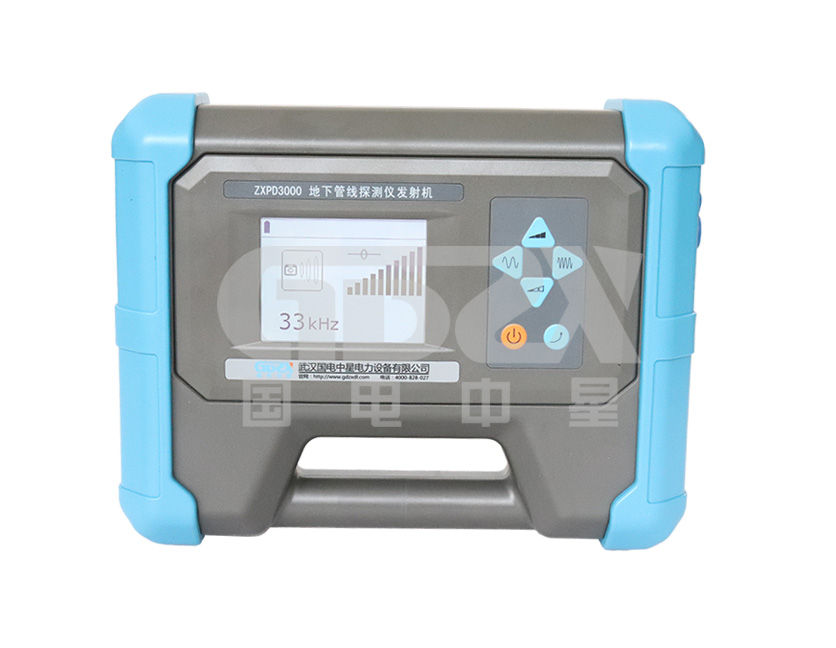

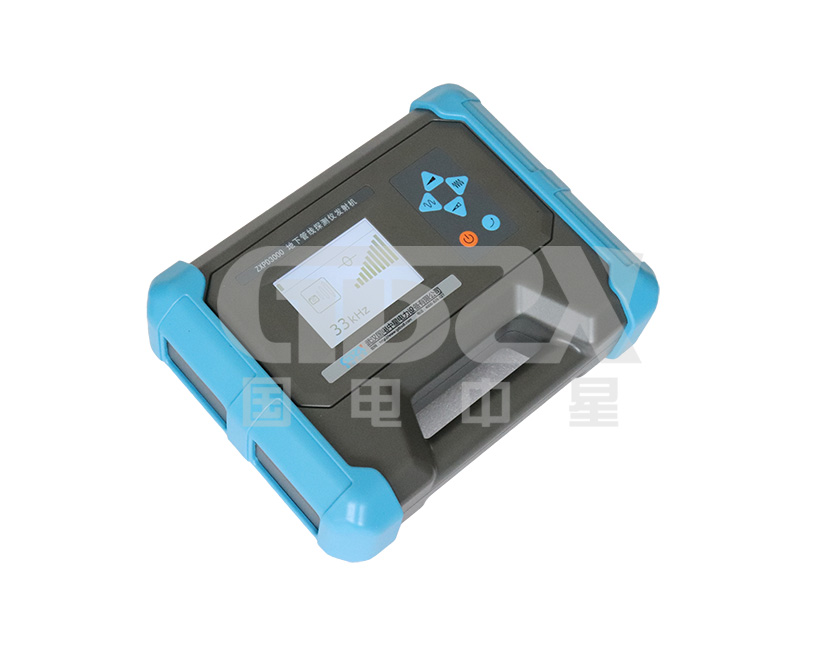

1. 發射機

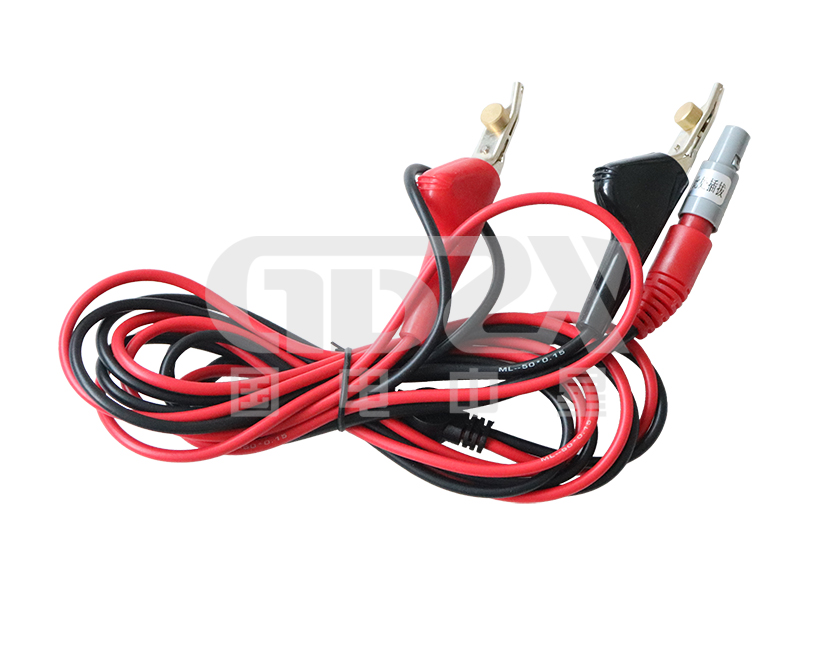

1) 輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）、查障升壓器（選配）。
2) 輸出頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
3) 輸出功率：10W，10檔可調，全自動實時阻抗匹配。
4) 直連輸出電壓：150Vpp。
5) 過載和短路保護。
6) 人機界面：320×240點陣液晶顯示器。
7) 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

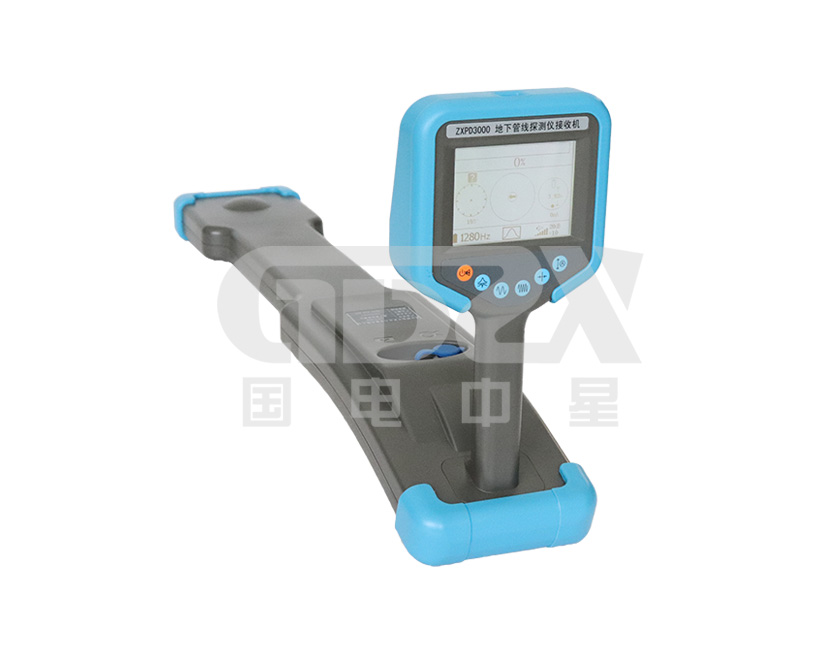

2. 接收機
1) 輸入方式：內置接收線圈、柔性卡鉗(選配)、聽診器(選配)、查障A字架(選配)。
2) 接收頻率：
① 主動探測頻率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。
② 工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。
③ 射頻被動探測頻段：中心頻率分別為10kHz、33kHz、82kHz。
3) 管線探測模式：寬峰法、窄峰法、音谷法。
4) 電纜鑒別模式：柔性卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。
5) 人機界面：320×240點陣液晶顯示器。
6) 內置電池：2節18650鋰離子電池，標稱7.4V，3.4Ah。
3. 其他
1) 體積：發射機280×220×90mm，接收機680×120×277mm。
2) 質量：發射機2.3kg，接收機2.0kg。

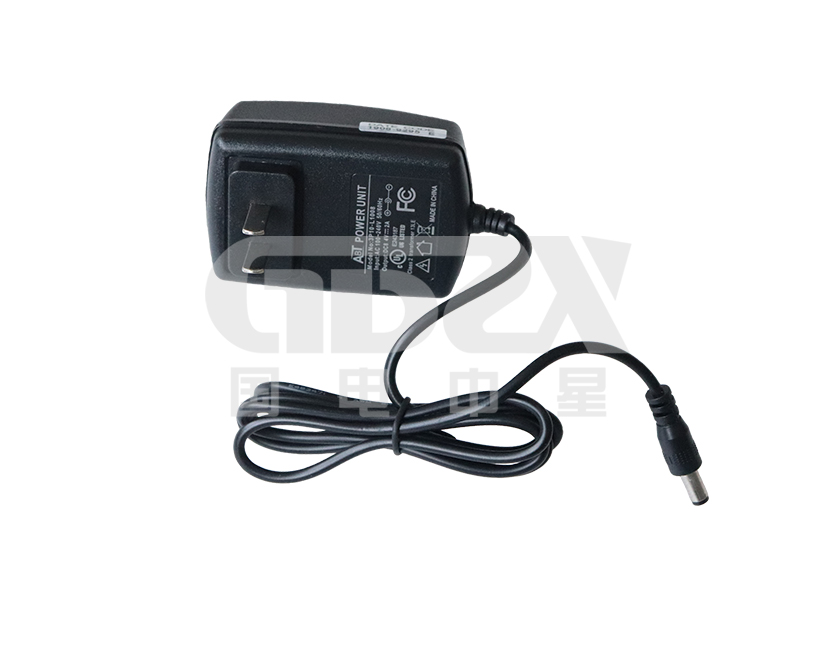

3) 充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。
4) 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
