首頁 > 產品中心 > SMG2000E數字雙鉗相位伏安表

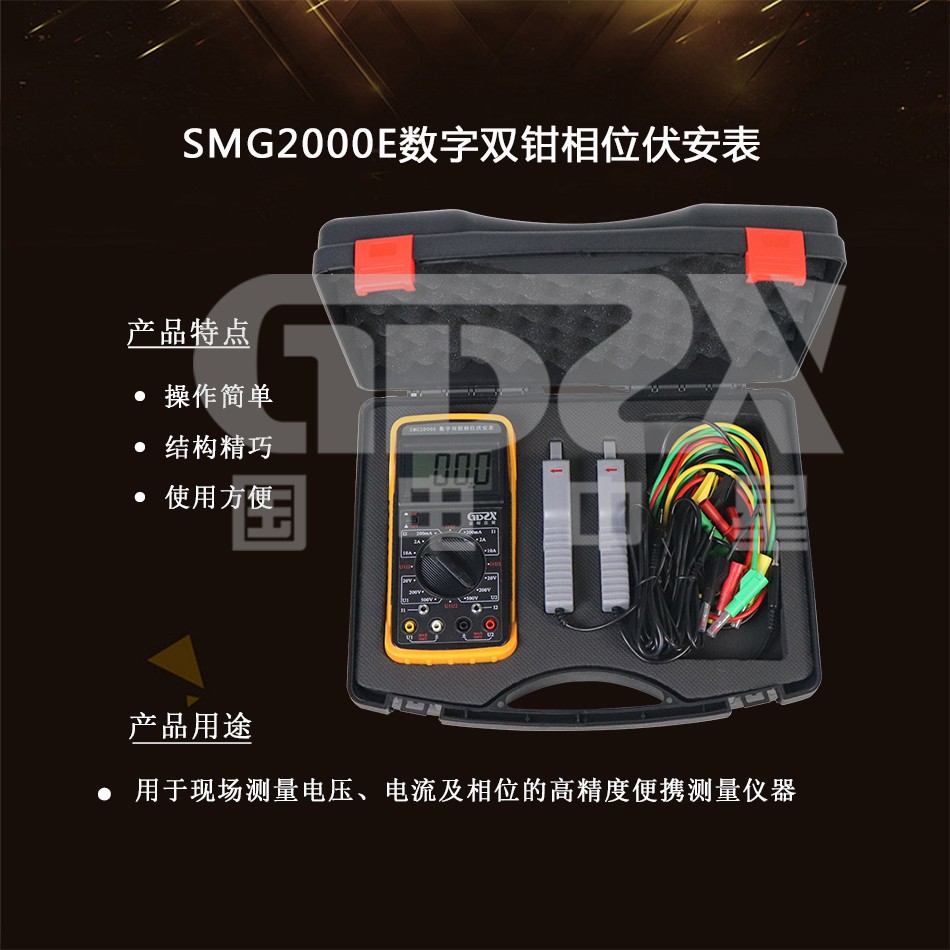

SMG2000E數字雙鉗相位伏安表

現場測量電壓、電流的高精度測量儀器

參考標準:JJG440-2008

● 鉗形電流互感器轉換方式輸入被測電流、保護功能。

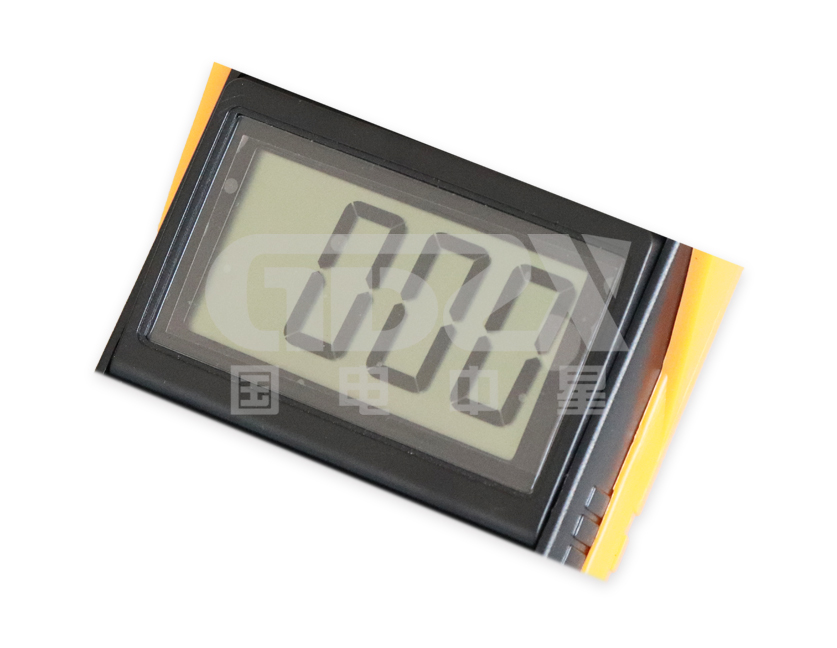

● 高反差液晶顯示屏,字高達25mm,屏幕角度可自由轉換約70°。
● 耐壓功能、絕緣功能。

注: 關于產品購買、技術維護等服務,歡迎致電! 4000-828-027
產品簡介

        SMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量儀器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位,判別感性、容性電路及三相電壓的相序,檢測變壓器的接線組別,測試二次回路和母差保護系統,讀出差動保護各組CT之間的相位關系,檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流,因而測量時無需斷開被測線路。測量U1-U2之間相位時,兩輸入回路完全絕緣隔離,因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏,屏幕角度可自由轉換約70°,以獲得不錯的視覺效果。

產品別稱
相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表


性能特點
技術指標

1. 參比工作條件

(a)環境溫度:(23±5)℃

(b)環境濕度:(45~75)% RH

(c)被測信號波形:正弦波、β=0.02

(d)被測信號頻率:(50±0.2)Hz

(e)被測載流導線在鉗口中的位置:任意

(f)測量相位時被測信號幅值范圍:100~220V、0.5A~1.5A

(g)外參比頻率電磁場干擾:應避免

2. 基本誤差極限

1.1 交流電壓(見表1)

表1:交流電壓測量誤差
量   限分 辨 率基本誤差極限
20V0.01V±(0.5%讀數+0.2%量程)
200V0.1V
500V1V

輸入阻抗:各量限均為2MΩ相位測量時,電壓端輸入阻抗>500KΩ。
1.2 交流電流(見表2)

表2:交流電流測量誤差
量   限分辨率基本誤差極限
200mA0.1mA±(0.5%讀數+0.2%量程)
2A1mA
10A10mA

1.3 相位
U-U、U-I、I-I(見表3)

表3:工頻相位測量誤差
范  圍分辨率基本誤差極限
0~360°±2°

注:了解更多國電中星產品信息請進入 產品中心 。服務熱線:400-0828-02
